产品概述

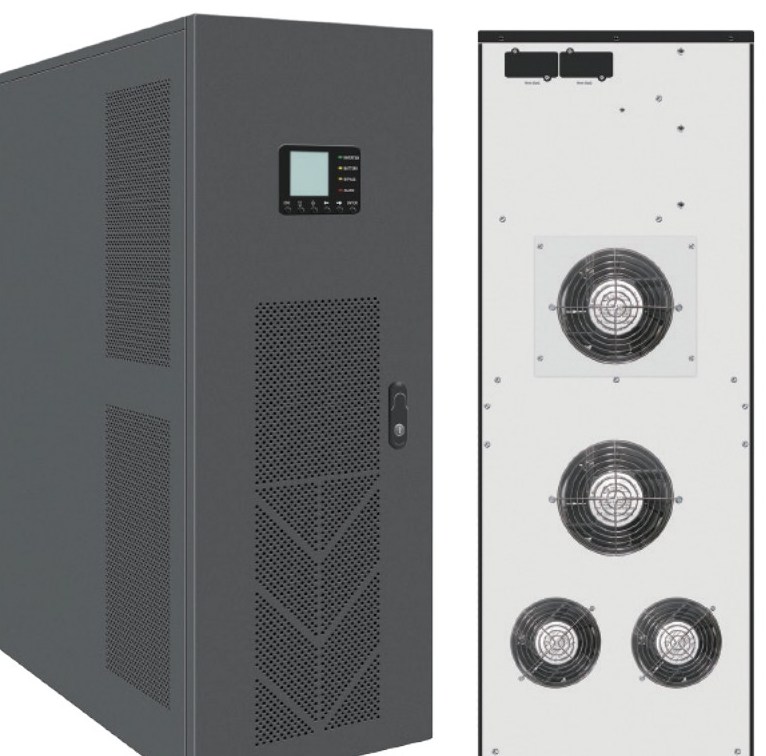

NXG33 系列为工频在线式机型：输入侧采用晶闸管相控整流，输出侧采用 IGBT 模块半桥逆变，并配置输出隔离变压器，抗冲击与抗短路能力强，适合工业负载与电网质量较差的场所。10–40kVA 为单柜结构，60–200kVA 采用更大机柜，250–600kVA 为大容量段，可选 6 脉冲或 12 脉冲整流配置。全系三进三出，输入电压范围 285–475VAC，整机效率 93%，60kVA 以上支持 ECO 模式（效率 98%）。
产品特点
以下条目依据原厂手册整理。
01
全数字化控制
采用双 DSP 控制芯片与完善的逻辑管理，消除模拟控制的零点漂移，便于调试、系统升级与维护，并提供丰富的交互数据与通讯联网功能。
02
高可靠性拓扑结构
晶闸管相控整流 + IGBT 模块半桥逆变，输出隔离变压器实现电气隔离；电池直接挂接母线，市电转电池零转换，静态开关切换时间低至 0ms。
03
优异的输入输出特性
POWER WALKIN 功率渐入避免并机启动不可靠；适配 380/400/415V、50/60Hz 电网；输出功率因数 0.9（滞后），带载能力强。
04
N+X 并机与 LBS
只需连接并机电缆并设置即可并机，系统允许最多 6 台 UPS 并联，无主从、主机故障时从机自动接管；LBS 同步功能可实现双母线系统同步。
05
智能化电池管理
均充/浮充自动控制、充电温度检测与补偿；电池定期自检，具备过压、过充、过放、反接保护。电池开关盒内置欠压脱扣器，异常时快速分断。
06
完备监控与保护
标配 RS232/RS485 与大屏 LCD，可选 SNMP/Modbus 卡；具备电压频率超限、过流、母线过压、过温、输出过载与紧急关机保护，风扇与功率模块均设检测告警。
规格参数
按原厂手册录入，仅供参考，以随机技术资料为准。
| 项目 | NXG33-10KS ~ 40KS | NXG33-60KS ~ 200KS |
|---|---|---|
| 输入输出模式 | 三进三出 | 三进三出 |
| 额定电压 | 380/400/415VAC | 380/400/415VAC |
| 输入电压范围 | 285–475VAC | 285–475VAC |
| 输入频率 | 50/60Hz ±10% | 50/60Hz ±10% |
| 输出电压 | 380/400/415VAC，±1% | 380/400/415VAC，±1% |
| 电压稳定性 | 稳态 ±1%（典型）；瞬态 ±5%（负载 100%-0-100%） | 稳态 ±1%（典型）；瞬态 ±5%（负载 100%-0-100%） |
| 频率同步范围 | 50/60Hz ±0.5% | 50/60Hz ±0.5% |
| 频率跟踪速率 | ±1Hz/s | ±1Hz/s |
| 输出波形 | 正弦波 | 正弦波 |
| 总谐波 THDv | <2%（线性负载）；<5%（非线性负载） | <3%（线性负载）；<5%（非线性负载） |
| 相位不平衡度 | 120°±1°（平衡负载）；120°±2°（50% 不平衡负载） | 120°±1°（平衡负载）；120°±2°（50% 不平衡负载） |
| 动态调整时间 | 3 个周期恢复至额定 90% | 3 个周期恢复至额定 90% |
| 过载能力 | 125%：0.5min（10–20kVA） 125%：10min；150%：1min；≥160%：200ms（30–40kVA） | 125%：10min；150%：1min；≥160%：200ms |
| 输出功率因数 | 0.9 | 0.9（60–80kVA）/ 0.8（100–200kVA） |
| 峰值因数 | 3:1 | 3:1 |
| 整机效率 | 93% | 93% |
| ECO 模式 | —（手册未列） | 98% |
| 旁路 | 静态开关；380/400/415VAC（3Ph+N）；50/60Hz | 静态开关；380/400/415VAC；50/60Hz |
| 维修旁路 | 手动维修旁路（3×400VAC，3Ph+N） | 标配手动维修旁路 |
| 电池节数 | 标准 384VDC（360/372/384/396/408VDC 可调）；标准 32 节（30/31/32/33/34 节可调） | 标准 384VDC（360/372/384/396/408VDC 可调）；标准 32 节（30/31/32/33/34 节可调） |
| 充电电流 | 默认 10A（直流充电电流可调至 40A） | 默认 10A |
| 通讯接口 | RS232、USB、智能卡槽（选配 SNMP 卡、RS485） | RS232、智能卡槽（选配 SNMP 卡、RS485） |
| 来电自启 / EPO | 支持 / 支持 | 支持 / 支持 |
注：100–200kVA 输出功率因数为 0.8（100kVA 对应 80kW），与 10–80kVA 的 0.9 不同。
NXG33-250KS ~ 600KS（250–600kVA）
| 项目 | NXG33-250KS ~ 600KS |
|---|---|
| 额定容量 | 250 / 300 / 400 / 500 / 600kVA |
| 输入方式 | 三相 + 地线 |
| 额定电压 | 380/400/415VAC（输入 / 输出 / 旁路） |
| 输入电压范围 | 285–475VAC |
| 输入频率 | 50/60Hz，范围 ±10Hz |
| 输出功率因数 | 0.8 |
| 频率同步跟踪范围 | ±2Hz（±0.5–±3Hz 可设置） |
| 逆变器过载能力 | 105% 长期工作；110%：60min；125%：10min；150%：1min |
| 输出波形 | 纯净正弦波 |
| 旁路电压范围 | -40%±20% 可设置 |
| 旁路频率范围 | 50/60Hz±10%（±2.5%、±5%、±10%、±20% 可设置） |
| 正常模式效率 | 93% |
| ECO 模式效率 | 98% |
| 电池电压 | 250–400kVA：标准 384VDC（360/372/384/396/408VDC 可调），标准 32 节（30/31/32/33/34 节可调） 500–600kVA：标准 480VDC（456/480/504VDC 可调），标准 40 节（38/40/42 节可调） |
| 显示 | LCD + LED |
| 通讯接口 | 标配 RS232；标配智能卡槽（选配 SNMP 卡、选配 RS485）；SNMP 卡支持浏览器远程监控 |
| 噪音（1m） | ≤67dB（250–400kVA）；≤71dB（500kVA）；≤73dB（600kVA） |
| 并机数量 | N+X 并联 6 台 |
| 工作环境 | 温度 0–40℃；湿度 5–95% 无凝露 |
| 来电自启 / EPO | 支持 / 支持 |
250–600kVA 段区分 6 脉冲与 12 脉冲整流配置：250kVA 仅 6 脉冲，300/400kVA 两种配置均有，500/600kVA 仅 12 脉冲。尺寸与净重见下方型号表。
型号一览
10–600kVA 共 16 个型号，分两段列出；250kVA 以上区分 6 脉冲与 12 脉冲配置。
NXG33-10KS ~ 200KS（10–200kVA）
| 型号 | 额定容量 | 尺寸 W×D×H (mm) | 净重 (kg) |
|---|---|---|---|
| NXG33-10KS | 10kVA / 9kW | 465×887×858 | 170.5 |
| NXG33-15KS | 15kVA / 13.5kW | 465×887×858 | 193 |
| NXG33-20KS | 20kVA / 18kW | 465×887×858 | 202.5 |
| NXG33-30KS | 30kVA / 27kW | 565×795×1195 | 300 |
| NXG33-40KS | 40kVA / 36kW | 565×795×1195 | 328 |
| NXG33-60KS | 60kVA / 54kW | 625×983×1255 | 393 |
| NXG33-80KS | 80kVA / 72kW | 625×983×1255 | 453 |
| NXG33-100KS | 100kVA / 80kW | 1160×775×1600 | 833 |
| NXG33-120KS | 120kVA / 96kW | 1160×775×1600 | 851 |
| NXG33-160KS | 160kVA / 128kW | 1400×915×1900 | 1219 |
| NXG33-200KS | 200kVA / 160kW | 1400×915×1900 | 1425 |
60–80kVA 输出功率因数为 0.9，100kVA 及以上为 0.8，因此同为 100kVA 的机型额定有功为 80kW。
NXG33-250KS ~ 600KS（250–600kVA）
| 型号 | 额定容量 | 6 脉冲 尺寸 W×D×H (mm) | 6 脉冲 净重 (kg) | 12 脉冲 尺寸 W×D×H (mm) | 12 脉冲 净重 (kg) |
|---|---|---|---|---|---|
| NXG33-250KS | 250kVA / 200kW | 1400×915×1900 | 1425 | — | — |
| NXG33-300KS | 300kVA / 240kW | 1760×1010×1897 | 1630 | 1760×1010×1897 | 2290 |
| NXG33-400KS | 400kVA / 320kW | 1760×1010×1897 | 1810 | 1760×1010×1897 | 2500 |
| NXG33-500KS | 500kVA / 400kW | — | — | 2600×1200×2000 | 2850 |
| NXG33-600KS | 600kVA / 480kW | — | — | 3200×1200×2000 | 3150 |
250kVA 仅有 6 脉冲配置；500/600kVA 仅有 12 脉冲配置；300/400kVA 两种配置可选，尺寸相同、净重不同。
