产品概述
NXL 系列是面向中小容量场景的高频在线式 UPS。NXL11 覆盖 1–10kVA，单相输入单相输出，提供标准机（K）与长延时（KS）两种配置；NXL31 覆盖 10–20kVA，三相输入单相输出，可现场调整为单进单出，支持并机与 ECO 运行。两个子系列均为双变换在线式结构，市电与电池模式切换时间为 0ms，输出为纯净正弦波。
产品特点
以下条目依据原厂手册整理。
01
双变换在线式，0ms 转换
输出不受电网波动干扰的纯净正弦波电源，市电与电池模式零中断切换，为负载提供完整保护。
02
超宽输入范围，适应恶劣电网
NXL11 输入电压 115–300VAC（1–3kVA）/120–275VAC（6–10kVA），NXL31 为 208–476VAC；输入频率 46–64Hz，可接入发电机。
03
高输入功率因数
采用 PFC 技术，输入功率因数达 0.99，减少电网谐波污染与线路损耗，降低运行成本。
04
DSP 全数字化控制
以数字控制替代模拟器件，避免器件失效带来的风险，性能一致性与整机可靠性更高。
05
电池配置灵活
提供标准机（K）与长延时（KS）两种机型，按后备时间选配电池组；NXL31 可选外置充电模块与在线维修旁路、EPO。
06
监控与并机能力
标配 RS232 本地监控，可选 SNMP 卡与 AS400 继电器卡；NXL31 支持最大 3 台 N+1 并机，ECO 模式效率 98%。
规格参数
按原厂手册录入，仅供参考，以随机技术资料为准。
| 项目 | NXL11 系列 | NXL31 系列 |
|---|---|---|
| 输入输出制式 | 单相输入 / 单相输出 | 三相输入 / 单相输出（可现场调整为单进单出） |
| 额定容量 | 1 / 2 / 3 / 6 / 10kVA | 10 / 15 / 20kVA |
| 输入电压 | 220VAC | 380/220VAC |
| 输入电压范围 | 115–300VAC（1–3kVA） 120–275VAC（6–10kVA） | 208–476VAC |
| 输入频率 | 50/60Hz ±10%（46–64Hz） | 50/60Hz ±10% |
| 输出电压 | 220/230/240VAC | 220/230/240VAC |
| 输出电压精度 | ≤±2%（可调，1–3kVA） ≤±1%（6–10kVA） | ±1% |
| 转换时间 | 0ms | 0ms |
| 输出功率因数 | 0.9 | 0.9 |
| 整机效率 | —（手册未列） | 93.5%（10kVA）/ ≥94%（15–20kVA） |
| ECO 模式效率 | — | 98% |
| 过载能力 | 105–125%：1min；125–150%：30s；≥150%：500ms（1–3kVA） 105–125%：10min；125–150%：30s；≥150%：500ms（6–10kVA） | 105–125%：10min；125–150%：30s；≥150%：500ms |
| 电池电压 | 24 / 36 / 48 / 72 / 96 / 180 / 192VDC（按型号） | 192VDC；15/20kVA 可调 192/216/240VDC（标准 16/18/20 节可调） |
| 充电电流 | 1.0A / 6.0A / 4A（按型号） | 4A |
| 通讯接口 | 标配 RS232；可选 SNMP 卡、AS400 继电器卡 | 标配 RS232；可选 SNMP 卡、AS400 继电器卡 |
| 噪声 | <55dB（距离 1m） | <55dB（距离 1m） |
| 使用环境 | 温度 0–40℃，湿度 10–95% | 温度 0–40℃，湿度 20–95%RH 无凝露 |
| 认证 | TLC、节能、广电、CE | TLC、广电、节能、CE |
| 执行标准 | EN 62040-1、EN 62040-2 | EN 62040-1、EN 62040-2 |
| 来电自启 | 支持 | 支持 |
注：NXL11 的整机效率手册未单独列出；不同容量段的电池电压、充电电流与尺寸差异较大，逐型号参数见下方型号一览与手册。
型号一览
K 为标准机（内置电池，标配备用时间），KS 为长延时机型（外接电池组，按需配置后备时间）。

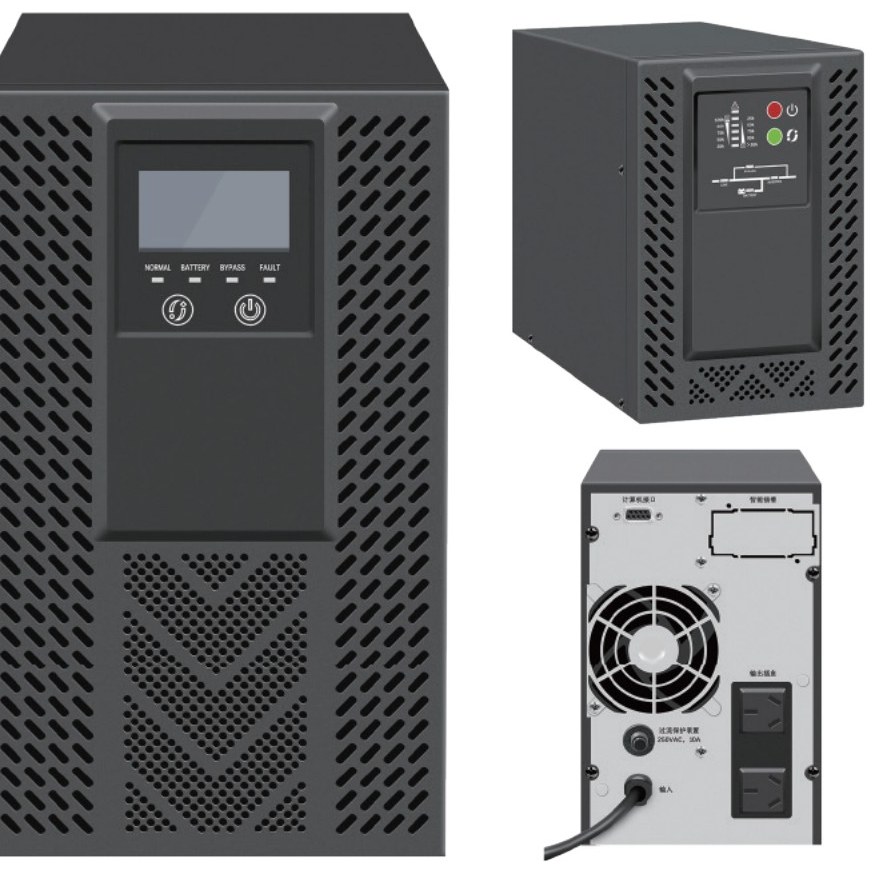

NXL11 系列（1–10kVA，单单）
| 型号 | 额定容量 | 输入电压范围 | 电池电压 | 充电电流 | 尺寸 W×D×H (mm) | 净重 (kg) |
|---|---|---|---|---|---|---|
| NXL11-1K | 1kVA / 900W | 115–300VAC | 24VDC | 1.0A | 145×350×228 | 9.6 |
| NXL11-1KS | 1kVA / 900W | 115–300VAC | 36VDC | 6.0A | 145×350×228 | 4.9 |
| NXL11-2K | 2kVA / 1.8kW | 115–300VAC | 48VDC | 1.0A | 145×350×228 | 17.5 |
| NXL11-2KS | 2kVA / 1.8kW | 115–300VAC | 72VDC | 6.0A | 145×350×228 | 8.3 |
| NXL11-3K | 3kVA / 2.7kW | 115–300VAC | 72VDC | 1.0A | 190×395×328 | 23 |
| NXL11-3KS | 3kVA / 2.7kW | 115–300VAC | 96VDC | 6.0A | 190×395×328 | 8.9 |
| NXL11-6K | 6kVA / 5.4kW | 120–275VAC | 180VDC | 1.0A | 190×395×328 | 55 |
| NXL11-6KS | 6kVA / 5.4kW | 120–275VAC | 192VDC | 4A | 248×526×615 | 19.2 |
| NXL11-10K | 10kVA / 9kW | 120–275VAC | 192VDC | 1.0A | 248×526×615 | 63 |
| NXL11-10KS | 10kVA / 9kW | 120–275VAC | 192VDC | 4A | 248×526×615 | 20 |
NXL11 全系转换时间 0ms、输出功率因数 0.9、峰值系数 3:1；标准机备电约 8–10 分钟（半载），长延时机型按外接电池组容量确定。

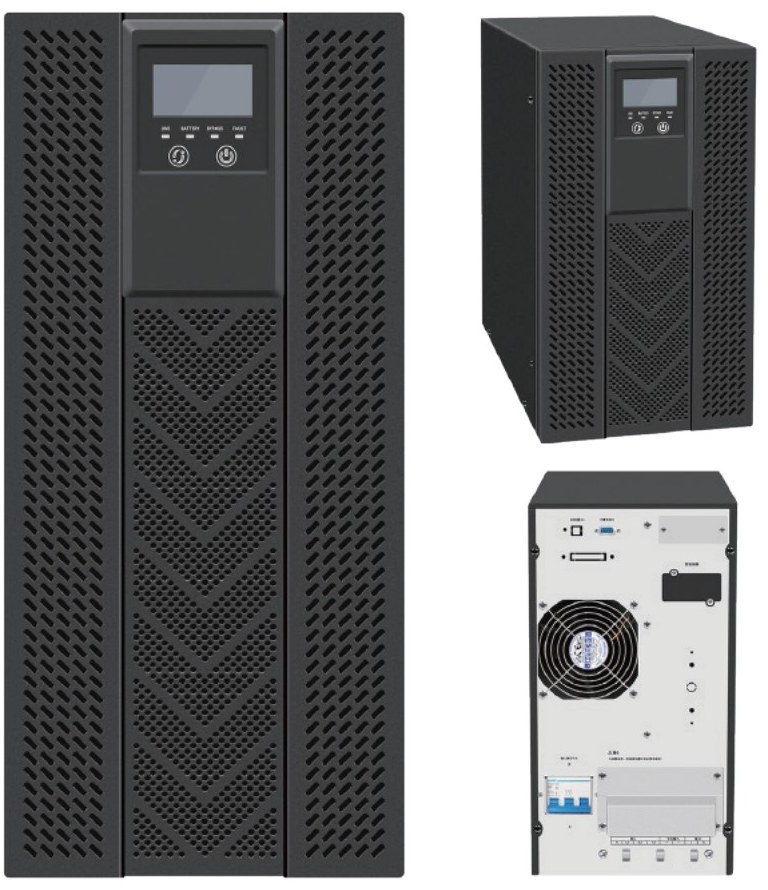

NXL31 系列（10–20kVA，三单）
| 型号 | 额定容量 | 尺寸 W×D×H (mm) | 净重 (kg) | 毛重 (kg) |
|---|---|---|---|---|
| NXL31-10KS | 10kVA / 9kW | 240×518×459 | 20.5 | 22 |
| NXL31-15KS | 15kVA / 13.5kW | 248×526×615 | 32 | 38 |
| NXL31-20KS | 20kVA / 18kW | 248×526×615 | 32 | 38 |
NXL31 支持最大 3 台并机（可选）；电池组超过 4 组时建议选配外置充电模块；可选配在线维修旁路与 EPO 功能。
资料下载
NXL11 与 NXL31 产品页合订，含完整参数表。
