产品概述

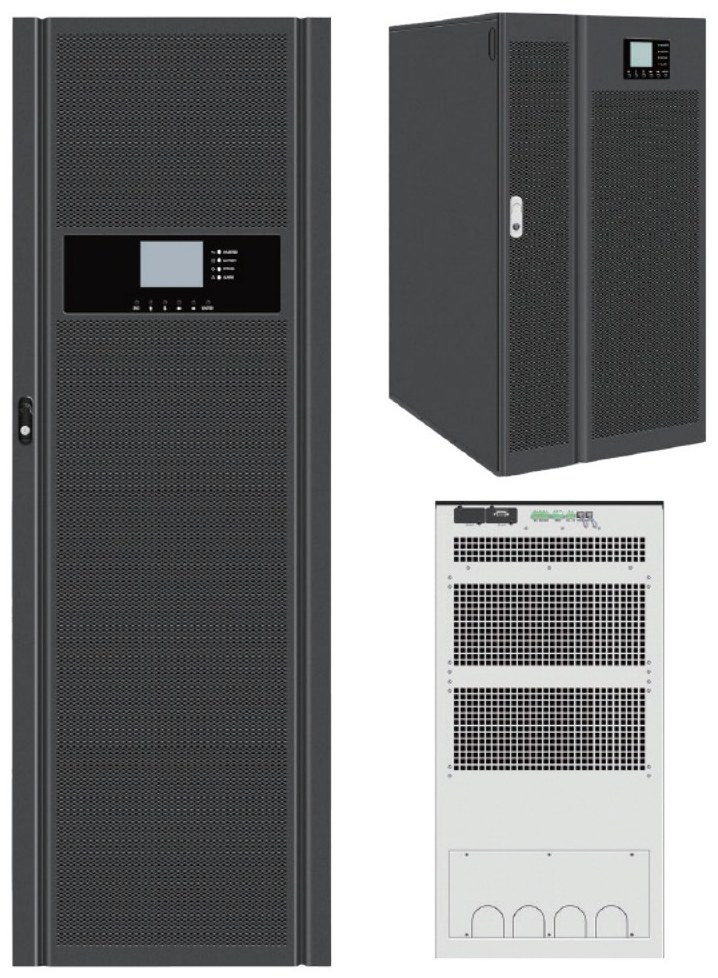

NXL33 系列为三进三出高频在线式机型，采用 DSP 数字控制与在线式双转换结构，容量覆盖 10–200kVA。10–80kVA 机型为单柜结构，100–200kVA 机型采用 600×800×2040mm 机柜，支持最多 4 台并机与 EPO 接口。输入电压范围在满载时可达 330–478V（线电压），半载时下探至 201V，可适应波动较大的电网与发电机供电。
产品特点
以下条目依据原厂手册整理。
01
先进 DSP 数字控制
采用 DSP 数字控制技术，提升产品实用性与可靠性；即使电网环境恶劣，也能保证稳定持续运行。
02
可靠、灵活、经济
DSP 与 CPU 并行信号处理，控制更快更准；减少模拟器件，避免长期运行零点漂移，增强系统稳定性并支持并机。
03
工业环境防护
标配 IP20，可选 IP21 与防尘组件；输入电压范围 201–478VAC，适应恶劣电网与发电机等不同供电设备。
04
智能充电管理
通过 CPU 控制充电器，可依据不同环境条件修正充电参数，提供合适的电池充电方式。
05
高效节能
整机效率 95%，ECO 模式 98%；高频智能整流逆变技术使输入功率因数达 0.99，输入电流谐波低于 3%。
06
监控与通讯接口丰富
提供智能插槽、扩展插槽与并机接口，支持最多 4 台 UPS 并机；具备 EPO、RS232 及 SERVICE 监控通讯口。
规格参数
按原厂手册录入，仅供参考，以随机技术资料为准。
| 项目 | NXL33-10KS ~ 80KS | NXL33-100KS ~ 200KS |
|---|---|---|
| 输入输出模式 | 三进三出 | 三进三出 |
| 工作方式 | 在线式双转换 | 在线式双转换 |
| 额定容量 | 10 / 15 / 20 / 30 / 40 / 60 / 80kVA | 100 / 120 / 160 / 200kVA |
| 额定输入电压 | 380/400/415VAC | 380/400/415VAC |
| 输入电压范围（满载） | 相电压 190–276V / 线电压 330–478V（-15%, +20%） | 相电压 190–330V / 线电压 276–478V（-15%, +20%） |
| 输入电压范围（半载） | 相电压 116–276V / 线电压 201–478V（-50%, +20%） | 相电压 116–276V / 线电压 201–478V（-50%, +20%，50% 负载） |
| 输入频率 | 40–72Hz | 40–72Hz 自适应 |
| 输入功率因数 | ≥0.99（100% 负载） | ≥0.99 |
| 输入电流谐波 THDi | <3% | <3% |
| 输出电压 | 380/400/415VAC，≤±1% | 380/400/415VAC，≤±1% |
| 输出频率 | 50/60Hz ±1% | 50/60Hz ±1% |
| 转换时间 | 0ms | 0ms |
| 输出功率因数 | 0.9 | 0.9 |
| 过载能力 | 100%≤负载<110%：60min；110%≤负载≤125%：10min；125%<负载≤150%：1min；负载≥150%：500ms 转旁路 | 100%≤负载≤105%：长期运行；106%≤负载≤125%：10min；125%<负载≤150%：1min；负载≥150%：150ms 立即转旁路 |
| 整机效率 | 95% | 95% |
| ECO 模式 | 98% | 98% |
| 电池类型 | 阀控式铅酸蓄电池 | 阀控式铅酸蓄电池 |
| 电池电压 | 384VDC（384–480V 现场可调，标准 32 节，32/34/36/38/40 节可调，无电池中线） | 480VDC（432/456/480V 现场可调，默认 40 节，36/38/40 节可调，无电池中线） |
| 充电电流 | —（手册未列） | 10A（最大 40A）/ 20A（最大 80A） |
| 显示 | LCD + LED | LCD + LED |
| 通讯接口 | RS232、智能卡槽（可选 SNMP 卡） | RS232、智能卡槽（可选 SNMP 卡） |
| 防护等级 | IP20（可选 IP21） | IP20（可选 IP21） |
| 工作温度 | UPS 0–40℃；电池 5–25℃（推荐 25℃） | UPS 0–40℃；电池 20–25℃（推荐 25℃） |
| 工作湿度 | 5–95%，无凝露 | 5–95%，无凝露 |
| 噪音（<1m） | <55dB（10–20kVA）；<62dB（30–40kVA）；<65dB（60–80kVA） | <65dB（100–120kVA）；<70dB（160–200kVA） |
| 相关认证 | TLC / 广电 / 节能 / CE | TLC / 广电 / 节能 / CE |
| 执行规范 | EN 62040-1、EN 62040-2 | EN 62040-1、EN 62040-2 |
| 并机数量 | 最多 4 台 | 最多 4 台 |
| 来电自启 | 支持（可设置） | 支持 |
注：10–80kVA 机型的充电电流手册未单列；100–200kVA 的充电电流随容量为 10A/20A，最大可扩至 40A/80A。
型号一览
11 个型号，容量与外形尺寸对应关系如下。
| 型号 | 额定容量 | 尺寸 W×D×H (mm) | 净重 (kg) | 噪音 (<1m) |
|---|---|---|---|---|
| NXL33-10KS | 10kVA / 9kW | 310×700×730 | 58 | <55dB |
| NXL33-15KS | 15kVA / 13.5kW | 310×700×730 | 58 | <55dB |
| NXL33-20KS | 20kVA / 18kW | 310×700×730 | 58 | <55dB |
| NXL33-30KS | 30kVA / 27kW | 310×700×730 | 63 | <62dB |
| NXL33-40KS | 40kVA / 36kW | 351×800×720 | 70 | <62dB |
| NXL33-60KS | 60kVA / 54kW | 500×700×1020 | 112 | <65dB |
| NXL33-80KS | 80kVA / 72kW | 540×703×1020 | 146 | <65dB |
| NXL33-100KS | 100kVA / 90kW | 600×800×2040 | 311 | <65dB |
| NXL33-120KS | 120kVA / 108kW | 600×800×2040 | 311 | <65dB |
| NXL33-160KS | 160kVA / 144kW | 600×800×2040 | 457 | <70dB |
| NXL33-200KS | 200kVA / 180kW | 600×800×2040 | 457 | <70dB |
10–30kVA 三款为同一柜体尺寸（手册合并标注）；尺寸为宽×深×高，不含包装。
资料下载
含 10–200kVA 全系列参数表。
