智能供电 · 机架式高频在线式 UPS

NXL-RT系列高频机（三单/单单）

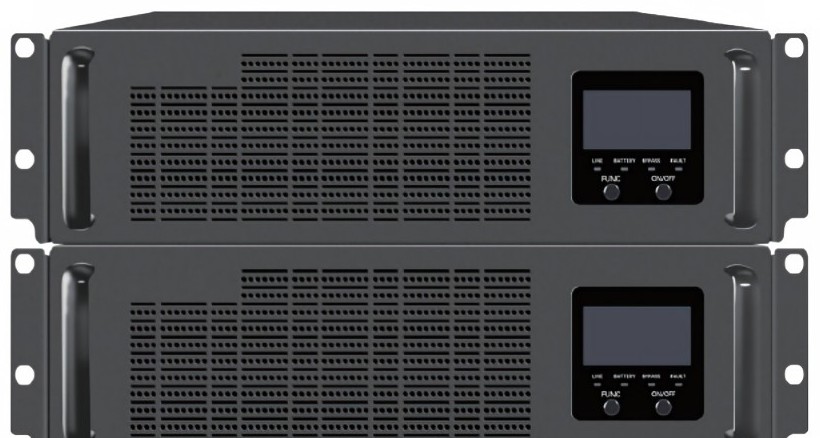

机架式高频在线式 UPS，覆盖 1–40kVA。NXL11-R 为单相输入单相输出（1–10kVA，2U/3U 机身），NXL31-R / NXL33-R 为 10–40kVA 机架机型（三进单出 / 三进三出），另有 NXLR 旋转屏系列（1–3kVA，机架与塔式两用）。全系零转换时间，适合边缘机房、营业网点与机柜内供电。

1–40kVA 机架式 2U / 3U 0ms 转换输入功因 ≥0.99

获取报价下载产品手册

产品概述

NXL-R 系列把在线式双变换结构做进标准 19 英寸机架：1–10kVA 的 NXL11-R 为 2U/3U 机身，10–40kVA 的 NXL31-R / NXL33-R 为 3U 机身，支持三进单出或三进三出。NXLR 旋转屏系列采用可旋转面板，同一台机器可在机架与塔式两种形态间切换，适合空间受限的网点与边缘机房。全系输入功率因数 ≥0.99，转换时间 0ms，并支持选配 SNMP 卡与 AS400 继电器卡。

产品特点

以下条目依据原厂手册整理。

保护周全可靠

开机自诊断可及时发现隐性故障；集交流输入过压/欠压、输出过载/短路、逆变器过热、电池欠压预警与过充保护于一体，并具备旁路与输入零火线侦测。

先进工作模式

双变换在线式设计，输出为频率跟踪、锁相稳压、滤除杂讯的纯净正弦波；零转换时间，满足精密设备对电源的严苛要求。

环境适应性强

输入电压范围 110–300VAC，半载时可低至 100V 而不切换电池；输入频率 46–64Hz，可接入各类燃油发电机。

优化电池组设计

无论标准机还是长延时机型，在满足同样后备时间的条件下，比传统方案更节约电池用量。

旋转屏，机架塔式两用

NXLR 系列面板可旋转，同一机型支持机架式与塔式安装，适应机柜内与桌面/角落两种部署环境。

电池与告警设计

提供标准机（内置电池，半载约 11 分钟）与长延时机型（外接电池组自由配置）；电池模式、低电量、过载与故障分别采用不同鸣响节奏提示。

规格参数

按原厂手册录入，仅供参考，以随机技术资料为准。

项目	NXL11-R（1–10kVA）	NXL31-R / NXL33-R（10–40kVA）	NXLR 旋转屏（1–3kVA）
输入输出模式	单相输入 / 单相输出	三进单出（31R）/ 三进三出（33R）	单相输入 / 单相输出
额定容量	1 / 2 / 3 / 6 / 10kVA	10 / 20 / 30 / 40kVA	1 / 2 / 3kVA
安装形式	机架式 2U / 3U	机架式 3U	机架式 / 塔式（面板可旋转）
输入电压范围	115–300VAC（1–3kVA） 120–275VAC（6–10kVA）	190–520VAC（50% 负载） 305–478VAC（100% 负载）	115–300VAC
输入频率	50/60Hz ±10%	40–70Hz	50/60Hz ±10%
输入功率因数	0.99	≥0.994	≥0.996
输出电压	220/230/240VAC	208/220/230/240VAC（31R） 380/400/415VAC（33R）	220/230/240VAC
输出电压精度	≤±2%（可调，1–3kVA） ≤±1%（6–10kVA）	±1%	≤±2%（可调）
输出频率	市电 50/60Hz±0.5%；电池 50±0.25Hz 或 60±0.3Hz（1–3kVA）/ 50±0.1Hz 或 60±0.1Hz（6–10kVA）	50/60Hz ±0.5%	50/60Hz ±0.5%
转换时间	0ms	0ms	0ms
输出功率因数	0.9	0.9	默认 0.8（环境温度低于 30℃ 可改为 0.9）
过载能力	105–125%：1min；125–150%：30s；≥150%：500ms（1–3kVA） 105–125%：10min；125–150%：30s；≥150%：500ms（6–10kVA）	105–125%：10min；125–150%：30s（31R） 100–110%：60min；111–125%：10min；126–150%：1min；>150%：0s（33R）	105–125%：1min；125–150%：30s；≥150%：500ms
整机效率	88%（1–3kVA）/ 93%（6–10kVA）	—（手册未列）	≥88%
电池电压	24 / 36 / 72 / 96 / 192VDC（按型号）	192VDC（16 节，31R） 384VDC 标准 32 节，34–40 节可调（33R 20kVA） 30–50 节偶数可调，默认 32 节（33R 30/40kVA）	24 / 36 / 48 / 72 / 96VDC（按型号）
最大充电电流	1A / 6A / 4A（按型号）	4A（31R）；1–12A 可调（33R 20kVA）；默认 15A，1–15A 可调（33R 30/40kVA）	—（内置电池，手册未单列）
通讯接口	标配 RS232；选配 SNMP 卡、AS400 继电器卡；6–10kVA 可选 USB	标配 RS232；选配 SNMP 卡 / MODBUS 卡；33R 另支持 RS485、USB	标配 RS232；选配 SNMP 卡、AS400 继电器卡（含卡槽）
噪音（1m）	<55dBA	<55dBA（10kVA）/ <60dBA（20kVA）/ <70dBA（30–40kVA）	<55dB
防护等级	—（手册未列）	—（手册未列）	IP20
工作环境	相对湿度 10–95%，温度 0–40℃（不结露）	相对湿度 10–95%，温度 0–40℃（不结露）	0–40℃；10–95%RH 无凝露；储存 -25–55℃
来电自启	支持（可设置）	支持	支持

型号一览

按机身形态分为三组：2U/3U 单相机架、3U 三相/三单机架、旋转屏系列。

NXL11-R 机架式（1–10kVA，单单）

型号	额定容量	电池电压	最大充电电流	尺寸 W×D×H (mm)	净重 (kg)	效率
NXL11-1R1K	1kVA / 0.9kW	24VDC	1A	438×419×86（2U）	11	88%
NXL11-1R1KS	1kVA / 0.9kW	36VDC	6A	438×419×86（2U）	7.2	88%
NXL11-1R2KS	2kVA / 1.8kW	72VDC	6A	438×419×86（2U）	8.9	88%
NXL11-1R3KS	3kVA / 2.7kW	96VDC	6A	438×419×86（2U）	9	88%
NXL11-1R6KS	6kVA / 5.4kW	192VDC	4A	438×615×130（3U）	14	93%
NXL11-1R10KS	10kVA / 9kW	192VDC	4A	438×615×130（3U）	18	93%

K 为标准机（内置电池），KS 为长延时机型（外接电池组）。

NXL31-R / NXL33-R 机架式（10–40kVA）

型号	额定容量	输入输出模式	电池电压	尺寸 W×D×H (mm)	净重 (kg)	噪音
NXL31-R10KS	10kVA / 9kW	三进单出	192VDC（16 节）	438+610×130（3U）	20	<55dBA
NXL33-R20KS	20kVA / 18kW	三进三出	384VDC，标准 32 节（34–40 节可调）	438×680×133（3U）	28	<60dBA
NXL33-R30KS	30kVA / 27kW	三进三出	30–50 节偶数可调，默认 32 节	438+757×130（3U）	45	<70dBA
NXL33-R40KS	40kVA / 36kW	三进三出	30–50 节偶数可调，默认 32 节	438+757×130（3U）	52	<70dBA

33R 系列电池组带中线；30kVA 以上为 30–50 节偶数节可调。

NXLR 旋转屏系列（1–3kVA，机架/塔式）

型号	额定容量	电池配置	后备时间	尺寸 W×D×H (mm)	净重 (kg)
NXLR-1101B	1kVA / 0.8kW	24V（2 节）9AH	半载 ≥11min	438×435×86	11
NXLR-1101H	1kVA / 0.8kW	36V（3 节）	自由配置	438×435×86	7.2
NXLR-1102B	2kVA / 1.6kW	48V（4 节）9AH	半载 ≥11min	438×435×86	18.7
NXLR-1102H	2kVA / 1.6kW	72V（6 节）	自由配置	438×435×86	8.9
NXLR-1103B	3kVA / 2.4kW	72V（6 节）9AH	半载 ≥11min	438×435×86	23.7
NXLR-1103H	3kVA / 2.4kW	96V（8 节）	自由配置	438×435×86	9

B 为标准机（内置电池，半载约 11 分钟），H 为长延时机型（外接电池组，后备时间按需配置）。

资料下载

含机架式全系列参数表与机型说明。

NXL-R 系列产品手册（1–40kVA）PDF · 3 页索取选型表与报价1 个工作日
